Trosolwg

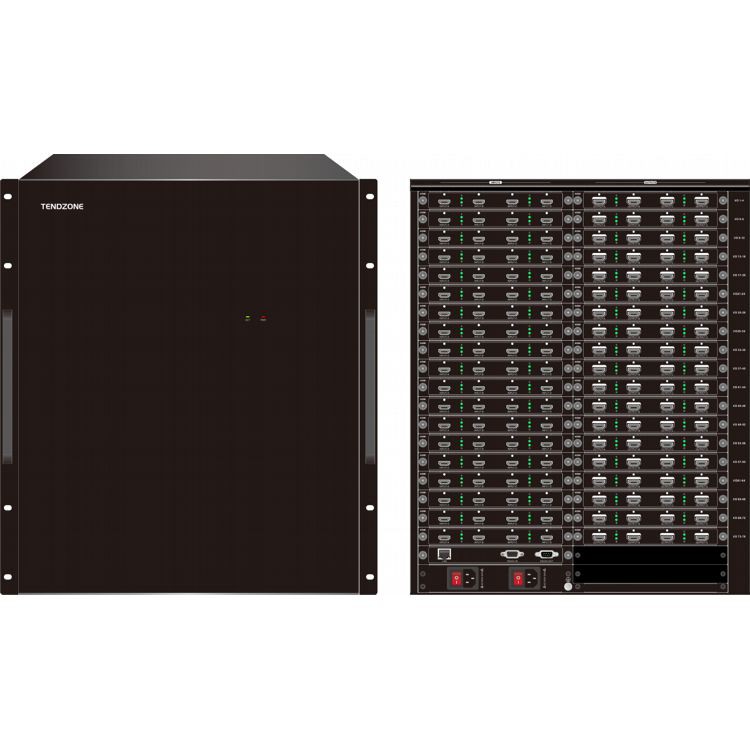

Mae rheolydd wal fideo Tendzone VHM-1919D yn genhedlaeth newydd o offer prosesu delweddau deallus sydd newydd gael ei lansio gan ein cwmni. Mae pensaernïaeth dylunio caledwedd pur FPGA yn cefnogi ffenestru, arosodiad, ac arddangosiad crwydro o signalau HD llawn aml-sianel; gall nid yn unig arddangos llun deinamig ar sgriniau lluosog, ond hefyd yn arddangos lluniau deinamig lluosog ar un sgrin i gyflawni swyddogaeth splicing aml-ffenestr; mae gan y ddelwedd hwyrni isel iawn, dim disgretization, a dim colled ffrâm, gan gyflawni cyflwyniad delwedd perffaith.

Mae wedi'i gynllunio'n arbennig ar gyfer achlysuron lle mae angen arddangos delweddau fideo lluosog o ansawdd uchel, ac mae'n addas ar gyfer amrywiol ddiwydiannau megis monitro diogelwch, gorchymyn milwrol, addysg ac ymchwil, asiantaethau'r llywodraeth, cyhoeddi gwybodaeth, cyfryngau hysbysebu, arddangosfeydd, gwerthu offer cartref, perfformiadau ac adloniant, ac ati.

Nodweddion

Pensaernïaeth FPGA caledwedd llawn, dyluniad modiwlaidd, strwythur plug-in hybrid, dim system weithredu wedi'i fewnosod, a pherfformiad prosesu delweddau rhagorol;
Cefnogi traws-newid di-dor, heb unrhyw sgrin ddu, sgrin sownd, jitter, rhwygo, ac ati yn ystod y broses newid;
Cefnogi LCD a splicing sgrin fawr LED;
Cefnogi mewnbwn fformat signal lluosog, mewnbwn HDMI / DP 4K@60Hz, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
Yn cefnogi allbwn ar unrhyw benderfyniad. Mae'r cerdyn allbwn 4K yn cefnogi cydraniad uchaf o 4096x2160@30, uchafswm o 4096 picsel, ac uchafswm o 3840 picsel. Mae'r cerdyn allbwn 2K yn cefnogi cydraniad uchaf o 1920x1200@60, uchafswm o 2560 picsel, ac uchafswm o 1920 picsel.
Modd rheoli: WEB, porthladd cyfresol RS232 a phorthladd LAN;
Gall gorchmynion porthladd cyfresol wireddu galw golygfa, arbed golygfa, beicio golygfa, newid signal, ymholiad a gosodiad IP, ac ati.
Cefnogi ffynhonnell signal mewnbwn OSD Swyddogaeth Arddangos Cymeriad Custom, gallwch chi osod y ffont cymeriad, maint, lliw, tryloywder, safle, ac ati.
Cefnogi rheolaeth we, cefnogi cyfrifiaduron, ffonau symudol, tabledi a dyfeisiau rheoli system eraill, ac yn gydnaws â phorwyr lluosog. Trwy'r rhyngwyneb defnyddiwr gwe, canfod cysylltiad bwrdd signal, newid signal, galwad golygfa, arbed golygfa, pleidleisio golygfa, rheoli uwchraddio ar -lein, ailosod ffatri, ac ati (cerdyn rheoli uwch);
Cefnogi rhagolwg signal ffynhonnell mewnbwn ac arddangosfa adlais delwedd sgrin fawr (cerdyn rheoli uwch);
Cefnogi arddangosfa is-deitl sgrolio ac arddangosfa map cefndir diffiniad uwch-uchel (cerdyn rheoli uwch);
Yn cefnogi canfod amser real o'r holl signalau mewnbwn, gan ei gwneud hi'n hawdd i ddefnyddwyr arsylwi a chanfod statws mynediad signalau mewnbwn;
Yn cefnogi agor ffenestri mympwyol, troshaenu, crwydro, hollti, chwyddo, ymestyn a thorri delweddau;
Yn cefnogi arddangosfa llun-mewn-llun, arddangosfa troshaenu delwedd, arddangosfa sgrin sengl aml-sgrîn, a swyddogaethau splicing sgrin fawr;
Gellir gwireddu trefn haen a gosodiadau eiddo'r ffenestr troshaen trwy'r meddalwedd cyfrifiadurol gwesteiwr;
Mae'r sgrin arddangos allbwn yn cynnal hyd at 8 ffenestr ar un sgrin;
Mae un ffynhonnell fewnbwn yn cefnogi ffenestri mympwyol;
Mae byrddau mewnbwn ac allbwn yn cefnogi cyfnewid poeth;
Cefnogi arbed golygfa, galw golygfeydd, rhagolwg golygfa, a phleidleisio golygfa;
Cefnogi mewnforio ac allforio ffurfweddiad splicing;
Yn cefnogi cnydio ac arddangos unrhyw leoliad ffynhonnell y signal, a gall yr un signal gefnogi pedwar cnydio;
Cefnogi modd agor ffenestr rhagosodedig a galw hyblyg;
Yn cefnogi uwchraddio'r peiriant cyfan ar -lein, gan hwyluso cynnal a chadw ac ailwampio.

Tagiau poblogaidd: 38 cerdyn rheolydd wal fideo modiwlaidd hybrid, Tsieina 38 cardiau hybrid modiwlaidd wal fideo rheolydd gweithgynhyrchwyr, cyflenwyr, ffatri

MANYLION

Perfformiad Cyffredinol
Manylebau siasi	12 U
Slot cerdyn mewnbwn	19
Slot cerdyn allbwn	19
Uchafswm y sianeli mewnbwn	76
Uchafswm nifer y sianeli allbwn	76
Cydraniad mewnbwn	Y cydraniad uchaf a gefnogir yw 3840 × 2160@ 60Hz
Datrysiad allbwn	Y cydraniad uchaf a gefnogir 4096x2160@30 Hz
Nifer y ffenestri	Mae sgrin sengl yn cefnogi hyd at 8 sgrin

Mewnbynnan
1 hdmi/1 dp (Dewiswch un)	Cefnogi HDMI 2.0 , cefnogi DP1.2 , gydnaws â HDCP , cydraniad yn cefnogi 4096 * 2160@60Hz a 3840 * 2160@60Hz
2-sianel DP	Cefnogi DP1.1, Penderfyniad yn Cefnogi 4096*2160@30Hz a 3840x2160@30 ,
2- sianel hdmi	Cefnogi HDMI 1.4, yn gydnaws â HDCP, mae Penderfyniad yn cefnogi 40962160@30Hz a 38402160@30Hz
4- sianel hdmi	Cefnogi HDMI 1.3 , sy'n gydnaws â HDCP , cydraniad yn cefnogi 1920 x 1200 @ 60Hz
4- sianel dvi	Mae DVI yn gydnaws â HDMI, yn cefnogi safon HDCP, ac yn cefnogi datrysiad 1920 x 1200 @60Hz ,
4- sianel vga	Safon signal VGA, cydraniad yn cefnogi 1920x1080P @ 60Hz ,
4-SDI sianel	Yn gydnaws â HD-SDI, 3G SDI, SD I, mae datrysiad yn cefnogi 1920x1080P @ 60Hz
4-sianel CVBS	Fformat Signal CVBS, Penderfyniad yn Cefnogi PAL: 720x576i, NTSC: 720x480i
Cerdyn rheoli sylfaenol	Cefnogi rheolaeth rhesymeg leol, 232 o reolaeth, megis agor ffenestri, crwydro, ac ati. 2. Cefnogi rheolaeth ganolog cyflym RS232 3. cefnogi rheolaeth dolen RS232
Cerdyn rheoli uwch	Map sylfaen, is-deitlau, adlais (8 sianel), rhagolwg, swyddogaethau WEB mewn un, gan gynnwys swyddogaeth cerdyn rheoli fersiwn sylfaenol

Allbwn
DVI	Mae DVI yn gydnaws â HDMI, gyda phenderfyniad uchaf o 1920x1200 @60Hz , cefnogaeth 1920 × 1200@60Hz
HDMI	Yn gydnaws â HDMI, DVI-D, cefnogi HDMI 1.3 , datrysiad hyd at 1920x1200 @ 60Hz , Mae datrysiad yn cefnogi HDMI 1.3 , Cefnogwch 1920 × 1200@60Hz
4k HDMI	Mae'r fformat signal fideo yn cefnogi HDMI 1.4, ac mae'r cydraniad uchaf yn cefnogi 4096x2160@30Hz

OGae
Strwythur siasi	2 slot ar gyfer sianeli mewnbwn, 3 slot ar gyfer sianeli allbwn
Maint siasi (mm)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Pwysau (Kg)	5.8
Defnydd pŵer (W)	2 5
cyflenwad pŵer	Cyflenwad Pwer Deuol, 100V ~ 240V AC, 50/60Hz
Rheolaeth
rheolaeth RS232	Rhyngwyneb porthladd cyfresol db9
Rheolaeth TCP/IP	Cydymffurfio â phrotocol TCP/IP

HDMI2. 0 Cerdyn Mewnbwn - VMH -1 i -HD -4 K

311

Cefnogi HDMI2.0, sy'n gydnaws â HDCP, cefnogi DP1.2

Cydraniad mewnbwn uchaf 3840x2160 @ 60Hz

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaen cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i fewnosod, cefnogi rheolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn DP 4K deuol-VMH-2I-DP-4K

312

Cefnogi DP1.1 , sy'n gydnaws â HDCP

Cydraniad mewnbwn uchaf 3840x2160 @ 30Hz

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaen cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i hymgorffori, cefnogwch reolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn deuol 4k hdmi-vmh -2 i-hd -4 k

313

Cefnogi HDMI, fformatau signal DVI-D, cefnogi safonau HDMI, sy'n gydnaws â HDCP

Cydraniad mewnbwn uchaf 3840x2160 @ 30Hz

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaen cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i hymgorffori, cefnogwch reolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn HDMI pedair sianel-vmh -4 i-hd

314

Cefnogi HDMI, fformatau signal DVI-D, cefnogi safonau HDMI, sy'n gydnaws â HDCP

Cydraniad mewnbwn uchaf 1920x1200 @ 60Hz

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaenu cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i fewnosod, cefnogi rheolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn cwad dvi-vmh -4 i-dv

315

Cefnogi HDMI, fformatau signal DVI-D, cefnogi HDMI1.3, sy'n gydnaws â HDCP

Cydraniad mewnbwn uchaf 1920x1200 @ 60Hz

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaen cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i fewnosod, cefnogi rheolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn cwad vga-vmh -4 i-vg

316

Cefnogi fformat signal VGA

Penderfyniad Mewnbwn Uchaf 1920x 1080 @60Hz

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaenu cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i hymgorffori, cefnogwch reolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn sdi pedair sianel-vmh -4 i-sd

317

Cefnogi fformat signal SDI, pellter trosglwyddo signal mewnbwn ac allbwn hyd at 100m

Penderfyniad Mewnbwn Uchaf 1920x 1080 @60Hz

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaenu cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i hymgorffori, cefnogwch reolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn cvbs pedair sianel-vmh -4 i-av

318

Cefnogi fformat signal CVBS, PAL addasol a NTSC

Pal Datrys Cymorth: 720x576i, NTSC: 720x480i

Mae signal mewnbwn sengl yn cefnogi ffenestri mympwyol

Cefnogi swyddogaeth troshaenu cymeriad signal mewnbwn

Gyda thechnoleg rheoli EDID wedi'i fewnosod, cefnogi rheolaeth DDC

Gyda swyddogaeth arbed pŵer i ffwrdd

Cerdyn mewnbwn sain Quad DVI-VMH-4I-DVA

319

signal mewnbwn DVI ffordd {{0}(rhyngwyneb DVI gyda sain)

Cysylltydd: porthladd benywaidd dvi-i

Defnydd pŵer gweithio arferol: 7.1W

Fformat signal fideo: gydnaws â HDMI, DVI-D

Safon: Cefnogi HDMI1.3, yn gydnaws â HDCP

Cydraniad mewnbwn: hyd at 1920x1200 @ 60Hz

Fformat signal sain: Mae sain wedi'i fewnosod yn cefnogi PCM, DOBLY Digital, DTS, DTS-HD fformatau

Cerdyn mewnbwn sain HDMI pedair sianel-vmh -4 i-hda

321

4-signal mewnbwn sianel HDMI, 4-signal sain analog mewnosodedig sianel

Cysylltydd: teipiwch a 19- pin benywaidd, terfynell ffenics sain

Defnydd pŵer gweithio arferol: 9W

Fformat signal fideo: gydnaws â HDMI, DVI-D

Safon: Cefnogi HDMI1.3, yn gydnaws â HDCP

Cydraniad mewnbwn: hyd at 1920x1200 @ 60Hz

Fformat signal sain: Mae sain wedi'i fewnosod yn cefnogi PCM, DOBLY Digital, DTS, fformatau DTS-HD; Mae sain allanol yn cefnogi fformat PCM, PCM 48kHz

Cerdyn datgodio ip pedair sianel-vmh -4 i-ip

322

1 rhyngwyneb mewnbwn RJ45, yn cefnogi datgodio protocol safonol H.264/H.265/RTSP/RTP; 1 2K mewnbwn HDMI

Mae RJ45 yn cefnogi datgodio datrysiad 3840 * 2160 @ 30; Mae HDMI yn cefnogi mewnbwn datrysiad hyd at 1920 * 1200

Yn cefnogi mynediad i gamerâu rhwydwaith gan wneuthurwyr prif ffrwd ar y farchnad (Hikvision, Dahua, ac ati); yn cefnogi 1- sianel 4k30hz, neu {2- sianel 4k@24hz, neu 4- sianel 1080p@60hz, neu 9- sianel 1080p@25Hz, neu 16- sianel 720p @25Hz, neu 32- sianel D1 Signal Datgodio Rhwydwaith Datgodio ac Arddangos Wal

Yn cefnogi arddangosfeydd sgrin lluosog, gan gynnwys 1 sgrin, 4 sgrin, 9 sgrin, 16 sgrin, 36 sgrin a holltau arfer

Cefnogi ONVIF, RTSP a phrotocolau ffrydio rhwydwaith eraill

Yn cefnogi ehangu unrhyw ffrwd fideo sengl i lenwi'r ffenestr

Cefnogi Signal Mewnbwn Sengl Cefnogi Ffenestri Mympwyol

Cefnogi rheolaeth PTZ o gamerâu rhwydwaith

Cerdyn allbwn sain annibynnol pedair sianel-VMH-4O-AD

323

4- Sianel Allbwn Sain Analog Terfynell Phoenix

Cysylltydd: 3- Terfynell plug-in pin

Porth allbwn: 4-porthladd allbwn Auido ffordd

Cefnogi switsio sain annibynnol neu newid cydamserol grŵp o wal fideo rhwymedig

Cefnogi addasiad cyfaint allbwn

Cefnogi arbed golygfa a galw

Cefnogi fformat sain PCM, cyfradd samplu sain yw 48khz

Mae'r derfynell fewnbwn yn cefnogi sain wedi'i fewnosod neu'n allanol

Gyda phŵer oddi ar swyddogaeth cof

Cerdyn allbwn Quad DVI (dwy haen) - VMH-4O-DV

324

Cefnogi DVI, fformatau signal HDMI

Y cydraniad allbwn uchaf yw 1920x1200 @ 60Hz, ac mae'n cefnogi datrysiad allbwn arferol

Mae'r sgrin allbwn yn cefnogi swyddogaethau lluosog megis splicing, hollti, troshaenu, chwyddo, ymestyn, torri, llun-mewn-llun, crwydro, ac ati.

Mae sgrin arddangos sengl allanol allbwn yn cefnogi hyd at 2 ffenestr arddangos

Gyda phŵer oddi ar swyddogaeth cof

Cerdyn allbwn HDMI pedair sianel (dwy haen) -VMH-4O- HD

325

Cefnogi DVI, fformatau signal HDMI

Y cydraniad allbwn uchaf yw 1920x1200 @ 60Hz, ac mae'n cefnogi datrysiad allbwn arferol

Mae'r sgrin allbwn yn cefnogi swyddogaethau lluosog megis splicing, hollti, troshaenu, chwyddo, ymestyn, torri, llun-mewn-llun, crwydro, ac ati.

Mae sgrin arddangos sengl allanol allbwn yn cefnogi hyd at 2 ffenestr arddangos

Gyda swyddogaeth pŵer oddi ar y cof

Cerdyn allbwn deuol 4k hdmi (dwy haen) -vmh -2 o -hd -4 k

326

Cefnogi DVI, fformatau signal HDMI

Mae'r datrysiad allbwn uchaf yn cefnogi hyd at 4096x2160@30Hz, ac mae'n cefnogi datrysiad allbwn personol

Mae'r sgrin allbwn yn cefnogi sawl swyddogaeth fel splicing, hollti, troshaenu, chwyddo, ymestyn, torri, llun-mewn-llun, crwydro, ac ati.

Allbwn Mae sgrin arddangos sengl allanol yn cefnogi hyd at 2 ffenestr o arddangos

Gyda phŵer oddi ar swyddogaeth cof

Cerdyn allbwn DVI dwy sianel (pedair haen)-vmh -2 o-dv

327

2- ffordd signal allbwn dvi

Cysylltydd: porthladd benywaidd dvi-i

Defnydd pŵer gweithio arferol: 8.8W

Fformat signal fideo: DVI yn gydnaws â HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Dewis haen: Cefnogi 4 2haenau signal K neu 2 4K@30 haenau signal neu 1 4haen signal K@60

Cerdyn allbwn HDMI dwy sianel (pedair haen) -VMH-2O-HD

328

2- ffordd signal allbwn HDMI;

Cysylltydd: teipiwch A 19- pin benywaidd;

Defnydd pŵer gweithio arferol: 8.8W;

Fformat signal fideo: yn gydnaws â HDMI, DVI-D;

Safon: Cefnogi HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Cerdyn allbwn DVI un sianel (wyth haen) -VMH-1O-DV

329

1-signal allbwn DVI sianel;

Cysylltydd: porthladd benywaidd DVI-I;

Defnydd pŵer gweithio arferol: 8.8W;

Fformat signal fideo: DVI yn gydnaws â HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Dewis Haen: Cefnogaeth 8- Haenau signal sianel 2K neu 4- Sianel 4K@30 Haenau signal neu 2- Sianel 4K@60 Haenau signal;

Cerdyn allbwn HDMI un sianel (wyth haen) -vmh -1 o-hd

331

1 signal allbwn HDMI;

Cysylltydd: Math A 19-pin benywaidd;

Defnydd pŵer gweithio arferol: 8.8W;

Fformat signal fideo: gydnaws â HDMI, DVI-D;

Safon: Cefnogi HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Cerdyn rheoli fersiwn sylfaenol -VMH-CC-DE

332

Cefnogi rheolaeth rhesymeg leol, fel agor ffenestri, crwydro, ac ati.

Cefnogi rheolaeth ganolog gyflym RS232

Cefnogi rheolaeth dolen RS232

Cerdyn rheoli uwch -VMH-CC-AE

333

Cefnogi rheolaeth rhesymeg leol, fel agor ffenestri, crwydro, ac ati.

Cefnogi rheolaeth ganolog gyflym RS232

Cefnogi Rheoli Dolen RS232

Cefnogi map sylfaen manylder uwch

Cefnogi sgrolio is-deitlau

Cefnogi adlais rhagolwg

Gwe Adeiledig Gwe Rheoli Rhyngweithio Rhyngweithio Dynol-Cyfrifiadur, Dylunio Dyneiddiedig, Yn Cefnogi Cyfrifiaduron, Ffonau Symudol, Tabledi a Dyfeisiau Rheoli System Eraill, ac mae'n gydnaws â phorwyr lluosog, gan wneud gweithrediad yn fwy cyfleus

Trwy'r rhyngwyneb defnyddiwr WEB, gellir gwireddu canfod cysylltiad bwrdd signal, newid signal, rhagolwg signal, galwad golygfa, arbed golygfa, pleidleisio golygfa, rheoli uwchraddio ar-lein, ailosod ffatri, ac ati.

Cerdyn Rheoli Amgylcheddol Aml-swyddogaethol-VMH-IO-FDE

334

Rhyngwyneb signal: 1 3-rhyngwyneb RS485 pin Phoenix, 1 cysylltydd gwrywaidd RS232, 1 derbynnydd IR IN, 1 rhyngwyneb IR OUT 3.5mm, 2 rhyngwyneb IO 3-pin Phoenix, 1 rhyngwyneb RJ45, 1 botwm ailosod

Yn cefnogi anfon protocolau porthladd lluosog ymlaen at ei gilydd; yn cefnogi rhwydwaith i borth cyfresol, porth cyfresol i rwydweithio, rhwydwaith i rwydwaith, IO i gyfresol rhwydwaith, rheolaeth isgoch, dysgu isgoch

Cefnogi cyfraddau baud lluosog

Gall pob porthladd gynnal hyd at 30 pecyn ymlaen

Anfon rheolaeth allbwn ymlaen, yn gallu rheoli amrywiaeth o perifferolion, yn gallu datblygu ei ryngwyneb ei hun

Cefnogi dysgu isgoch

Gyda swyddogaeth arbed pŵer i ffwrdd
