Trosolwg Cynnyrch

Mae'r ddyfais newid proffesiynol perfformiad uchel hon i bob pwrpas yn rheoli signalau sain a fideo, gan ei gwneud yn ddelfrydol ar gyfer amrywiaeth o gymwysiadau gan gynnwys prosiectau darlledu a theledu, neuaddau cynhadledd amlgyfrwng, arddangosfeydd sgrin fawr, addysgu teledu, a chanolfannau gorchymyn/rheoli.

Yn cefnogi amrywiol fformatau signal gan gynnwys CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, ac Optegol, gan sicrhau newid a thrawsyriant di-dor rhwng gwahanol fathau o fewnbwn/allbwn

Nodweddion

32- Mewnbwn a 32- Rhyngwyneb cerdyn newid signal sain a fideo allbwn;
Technoleg newid bws, nid yn unig y gellir trosglwyddo pob signal pwynt-i-bwynt, ond hefyd ei drosglwyddo trwy sianel fysiau yn unig, gan sicrhau arddangosiad amser real o'r holl ddelweddau signal;
Gall technoleg amledd a dyblu llinell wella arddangosiad signalau delwedd trwy ddyblu'r llinell a'r amlder;
Traws-newid di-dor, heb unrhyw sgrin ddu, sgrin sownd, jitter, rhwygo, ac ati yn ystod y broses newid;
Mae mathau o signal lluosog ar gael: CVBs, YPBPR, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBASET, Optegol;
Mae'r penderfyniad yn addasadwy, gan gefnogi hyd at 4096 x 2160p@60Hz;
Cefnogi sianeli allbwn i'w cau neu eu hagor yn unigol neu'n llawn;
Mae'r cerdyn mewnbwn di-dor yn cefnogi swyddogaeth arddangos sgrin troshaen cymeriad arferol OSD, a all droshaenu ac arddangos cynnwys Tsieineaidd wedi'i deilwra ar unrhyw sianel fewnbwn ar y chwith uchaf, chwith isaf, dde uchaf, de isaf, ac ati, a gellir gosod lliw y cymeriad ;
Cefnogi porthladd cyfresol RS232, rhwydwaith TCP / IP, rheolaeth panel blaen, protocol rheoli agored;
Cefnogi rheolaeth rhyngwyneb defnyddiwr GUI a dyluniad wedi'i ddyneiddio;
addasu ac addasu gwybodaeth EDID;
Cefnogi swyddogaeth ymholiad statws sianel mewnbwn ac allbwn cyfredol;
Cefnogi arbed golygfeydd lluosog a galw;
Mae'r porthladd signal yn cefnogi plygio poeth.

Tagiau poblogaidd: Matrics fideo modiwlaidd hybrid 32x32, gweithgynhyrchwyr matrics fideo modiwlaidd hybrid Tsieina 32x32, cyflenwyr, ffatri

Westeion
disgrifio	Yn cefnogi hyd at 32 mewnbwn a 32 rhyngwyneb cerdyn newid signal sain a fideo allbwn, yn cefnogi cyfnewid poeth
rheolaeth
Porthladd rheoli cyfresol	DB9 RS232 Cysylltydd Benywaidd
Cyfluniad pin	Pin 2 TX, Pin 3 RX, Pin 5 GND
Strwythur siasi panel	Gellir mewnosod signal plygadwy, 8 slot cerdyn mewnbwn gydag 8 cerdyn mewnbwn signal, gellir mewnosod 8 slot cerdyn allbwn gydag 8 cerdyn allbwn signal
Rheolaethau Panel Blaen	Botwm
confensiynol
Tymheredd gweithredu	-0-+50 gradd
Lleithder cymharol	10%-90%
cyflenwad pŵer	AC 100-240 V, 50/60Hz, cynnal defnydd pŵer dim llwyth 60W, ac eithrio'r bwrdd
Maint siasi (mm)
VMC {{0}}: 436.6L x 320.0W x 221.5h

Cerdyn signal mewnbwn-vmc -4 i-hd -4 k

Signal mewnbwn	4- SIART HDMI Signal, 4- Signal sain analog sianel	Defnydd pŵer	12.5W
Cysylltwyr mewnbwn	Math A 19- pin benywaidd, {3- PIN Bloc Terfynell Plygiadwy	Dyfnder Lliw	8bit
Math o Arwydd	HDMI, DVI-D, Nodi signalau mewnbwn yn awtomatig	lled band	10.2gpbs
tymheredd	0 gradd - +50 gradd	lleithder	10% - 90%
Phenderfyniad	Cydraniad mewnbwn uchaf 4096 x 2160P@60Hz , mewnbwn addasol
Fformat Sain	Mae sain wedi'i hymgorffori yn cefnogi PCM, DOBLY Digital, DTS, fformatau DTS-HD, sain allanol yn cefnogi fformat PCM
safonol	Cefnogi HDMI1.4, HDCP2.2
Rheolaeth EDID	Cefnogi swyddogaeth dysgu EDID
Nodweddion eraill	Cefnogi croma, disgleirdeb, cyferbyniad, tymheredd lliw a gosodiadau gwerth miniogrwydd, swyddogaeth troshaenu cymeriad yn cefnogi, plwg poeth

Cerdyn signal mewnbwn-vmc -4 i-of

Signal mewnbwn	4-sianel signal ffibr optegol, adnabod signal mewnbwn awtomatig	Defnydd pŵer	24W
Cysylltwyr mewnbwn	Modiwl Ffibr Optig	Mathau o Ddata	DVI/HDMI
Cyfradd uchaf	10.2Gbps	Lleithder cymharol	10%-90%
nhymheredd	Gradd 0 gradd -+50 gradd	Dyfnder Lliw	8bit, 10bit, 12bit, 16bit
Modiwl Ffibr Optig
Manylebau Rhyngwyneb	Rhyngwyneb LC
Arwydd ffibr optig	9 penderfyniad y gellir eu haddasu, y cydraniad mewnbwn uchaf yw 4096x2160@30Hz
Pellter trosglwyddo	Mae angen ei ddefnyddio gyda throsglwyddydd/derbynnydd ffibr optig, 4096x2160@30Hz Ffibr un modd Uchafswm y pellter trosglwyddo yw 2km, aml-fodd yw 300m
Uchafswm y gyfradd ddata	10.2gbit/s
arall
Swyddogaeth	Cefnogi swyddogaeth troshaen cymeriad a chyfnewid poeth

Cerdyn Signal Mewnbwn-VMC-4I-HBT

Mewnbwn fideo
Signal mewnbwn	4- SIART HDBT Signal, adnabod signal mewnbwn awtomatig	Lefel Mewnbwn	Tmds 2.9v -3. 3v
Cysylltwyr mewnbwn	RJ45, gyda golau dangosydd lliw deuol melyn-wyrdd	Impedance Mewnbwn	Llinell wahaniaethol 100Ω
Defnydd pŵer	21W
Mewnbwn sain
Signal mewnbwn	4-signal stereo sianel	Cysylltwyr Mewnbwn	Jack sain 3.5mm
Impedance Mewnbwn	75Ω	Ymateb amledd	20Hz{{1}% 7dK Hz
rheolaeth
Signal rheoli	4- ffordd signal rheoli rs232	Porthladd Rheoli	3-bloc terfynell y gellir ei blygio â phin
phrotocol	Cefnogi protocol RS232, cefnogi IR, trosglwyddiad tryloyw dwy ffordd RS232
confensiynol
Ennill	0 db	lled band	10.2gbps
Phenderfyniad	Yn cefnogi hyd at 1920 × 1080@60Hz	Crosstalk	<-50dB@5MHz
Pellter trosglwyddo	1080p Llai na neu'n hafal i 70m	Cyfradd newid	200ns (uchafswm)
Tymheredd Gweithredol	-10 gradd -+40 gradd	Lleithder cymharol	10%-90%
Fformat Sain	Mae sain wedi'i hymgorffori yn cefnogi PCM, DOBLY Digital, DTS, fformatau DTS-HD, sain allanol yn cefnogi fformat PCM
Safon HDMI	Cefnogi HDMI1.4a
EDID, HDCP	Cefnogi rheolaeth â llaw EDID, sy'n gydnaws â HDCP1.4
Nodweddion eraill	Yn cefnogi cromaticity, disgleirdeb, cyferbyniad, tymheredd lliw a gosodiadau gwerth eglurder, swyddogaeth troshaenu cymeriad, plwg poeth a swyddogaeth cyflenwad pŵer allanol PoH

Cerdyn Signal Mewnbwn-VMC-2I-HBT-4K

Mewnbwn Fideo
Signal mewnbwn	2 -sianel signal HDBT, adnabod signal mewnbwn awtomatig	Lefel Mewnbwn	Tmds 2.9v -3. 3v
Cysylltwyr Mewnbwn	RJ45, gyda golau dangosydd lliw deuol melyn-wyrdd	Impedance Mewnbwn	Llinell wahaniaethol 100Ω
Defnydd pŵer	21W
Mewnbwn Sain
Signal mewnbwn	2- Ffordd signal stereo	Cysylltwyr mewnbwn	Jac sain 3.5mm
Impedance Mewnbwn	75Ω	Ymateb Amlder	20Hz{{1}% 7dK Hz
reolaf
Signal rheoli	2- ffordd signal rheoli rs232	Porthladd rheoli	3- PIN Bloc Terfynell Plygiadwy
phrotocol	Protocol Cefnogi RS232, Cefnogi IR, RS232 Trosglwyddo Tryloyw Dwyffordd
confensiynol
Ennill	0 dB	lled band	10.2gbps
Datrysiad	Yn cefnogi hyd at 4096 x 2160P@30Hz	Crosstalk	<-50dB@5MHz
Pellter trosglwyddo	1080p yn llai na neu'n hafal i 70m	Cyfradd newid	200ns (uchafswm)
Tymheredd Gweithredol	-10 gradd -+40 gradd	Lleithder cymharol	10%-90%
Fformat Sain	Mae sain wedi'i fewnosod yn cefnogi fformatau PCM, Dobly Digital, DTS, DTS-HD, mae sain allanol yn cefnogi fformat PCM
Safon HDMI	Cefnogi safon HDMI1.4
EDID, HDCP	Cefnogi Rheoli Llawlyfr EDID, Cefnogi HDCP2.2 a Chyd -fynd yn Ôl
Nodweddion eraill	Yn cefnogi cromatigrwydd, disgleirdeb, cyferbyniad, tymheredd lliw a gosodiadau gwerth miniogrwydd, swyddogaeth troshaenu cymeriad, plwg poeth a swyddogaeth cyflenwi pŵer allanol POH

Cerdyn Signal Mewnbwn-VMC-4I-DV

Signal mewnbwn	4- ffordd signal dvi	Lefel Mewnbwn	Tmds 2.9v -3. 3v
Cysylltwyr Mewnbwn	Porthladd benywaidd db 24+5	Rhwystriant mewnbwn	75Ω
Defnydd pŵer	10W
confensiynol
Henillom	0 dB	lled band	Uchafswm cyfradd data 4.95Gbit yr eiliad
Signal fideo	DVI, HDMI, VGA, C-VIDEO, YPBPR, Nodi signalau mewnbwn yn awtomatig	Oedi amser mwyaf	5ns (± 1ns)
Mathau o Ddata	8bit	Crosstalk	<-50dB@5MHz
Cyfradd newid	200ns (uchafswm) crosstalk	Datrysiad	Yn cefnogi hyd at 1920 × 1200 @60Hz
Fformat Sain	Mae sain wedi'i hymgorffori yn cefnogi PCM, DOBLY Digital, DTS, fformatau DTS-HD, sain allanol yn cefnogi fformat PCM
Cyfradd samplu sain	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Rheolaeth EDID a DDC	Yn cefnogi Adnabod Arddangos Estynedig (EDID) a Sianel Data Arddangos (DDC), gan ddefnyddio Safonau DVI a HDMI
Rheoli HDCP	Yn cefnogi Diogelu Cynnwys Digidol Band Uchel (HDCP) ac yn defnyddio safonau DVI a HDMI1.3
Nodweddion eraill	Cefnogi cromatigrwydd, disgleirdeb, cyferbyniad, tymheredd lliw a gosodiadau gwerth miniogrwydd, swyddogaeth troshaenu cymeriad, plwg poeth

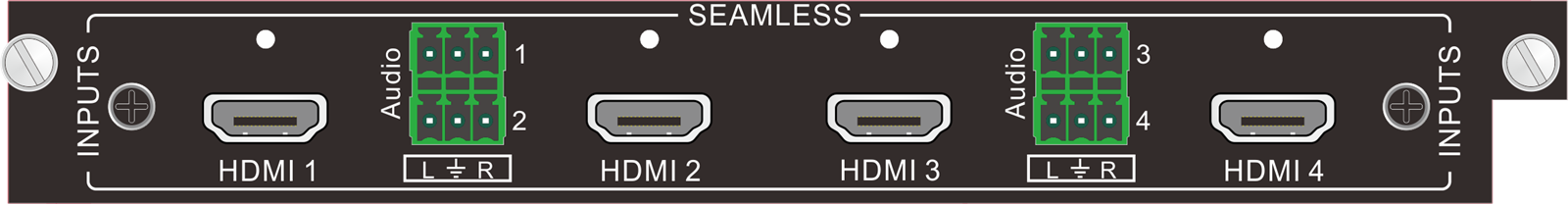

Cerdyn signal mewnbwn-vmc -4 i-hd

Signal mewnbwn	4- SIANEL HDMI Signal (yn gydnaws â DVI), 4- SIRNAL AUDIO AUDIO SYLFAEN	Defnydd pŵer	10W
Cysylltwyr mewnbwn	Math A 19-pin benywaidd, 3-pin bloc terfynell y gellir ei blygio	Dyfnder Lliw	8 & 10 & 12 did
Math o signal	HDMI, DVI-D, adnabod signalau mewnbwn yn awtomatig	lled band	6.75gpbs
nhymheredd	Gradd 0 gradd - +50 gradd	lleithder	10% - 90%
safonol	Cefnogi HDMI1.3, sy'n gydnaws â safon HDCP	Datrysiad	Yn cefnogi hyd at 1920 × 1080@60Hz
Fformat Sain	Mae sain wedi'i fewnosod yn cefnogi fformatau PCM, Dobly Digital, DTS, DTS-HD, mae sain allanol yn cefnogi fformat PCM
Rheoli EDID a DDC	Yn cefnogi Adnabod Arddangos Estynedig (EDID) a Sianel Data Arddangos (DDC), gan ddefnyddio Safonau DVI a HDMI
Nodweddion eraill	Cefnogi cromaticity, disgleirdeb, cyferbyniad, tymheredd lliw a gosodiadau gwerth eglurder, swyddogaeth troshaenu cymeriad, plwg poeth

Cerdyn Signal Mewnbwn-VMC-4I-VG

Mewnbwn Fideo
Signal mewnbwn	signal VGA 4-ffordd		Mewnbwn cyplu	Cyplu AC yn unig
Cysylltwyr Mewnbwn	15- pin-tt-type porthladd		Lefel Mewnbwn	{{0}}. 5-2. 0vp-p
Impedance Mewnbwn	75Ω
Mewnbwn sain
Signal mewnbwn		4 sianel o signalau sain analog		Rhwystriant mewnbwn sain	>10KΩ
Cysylltwyr mewnbwn		3- PIN Bloc Terfynell Plygiadwy		Impedance Mewnbwn	75Ω
Ymateb Amlder		20Hz -20 K Hz
confensiynol
Henillom	0 db		Lled band	YPBPR: 170MHz; C-Video: 150MHz; VGA: 170MHz
Cyfradd newid	200ns (mwyafswm)		Crosstalk	<-50dB@5MHz
Arwydd fideo	VGA (RGBHV), YPBPR, C-VIDEO, Adnabod Signalau Mewnbwn yn awtomatig
Gofod croma	Yn cefnogi addasiad o ofod lliw: YCBCR \ RGB			Phenderfyniad	Yn cefnogi hyd at 1920 × 1200 @ 60Hz
Defnydd pŵer	12W
Nodweddion eraill	Yn cefnogi gosodiadau cromatigrwydd, disgleirdeb, cyferbyniad, tymheredd lliw a gwerth miniogrwydd; swyddogaeth troshaenu cymeriad; plwg poeth; Cywiro awtomatig mewnbwn signal VGA; adfer porthladd sengl i osodiadau ffatri

Cerdyn Signal Mewnbwn-VMC-4I-AV

Signal mewnbwn		4-sianel CVBS signal, 4-sianel analog sain signal		Fformatau sain a gefnogir		stereo
Cysylltwyr Mewnbwn		Cysylltydd BNC, 3-bloc terfynell y gellir ei blygio â phin		Safonol		Cefnogi fformatau PAL a NTSC
Defnydd pŵer		11W		Datrysiad		7 lefel y gellir eu haddasu, hyd at 1920 × 1080@60Hz
confensiynol
Llawr sŵn sain		-80 db		Yr ystumiad sain uchaf		2.0V
Tymheredd gweithredu		Gradd 0 gradd - +50 gradd		Lleithder cymharol		10% - 90%
lled band		6.75gbps		Swyddogaeth graddio llinell awtomatig		cefnoga ’
Nodweddion eraill		Yn cefnogi gosodiadau croma, disgleirdeb, cyferbyniad, tymheredd lliw a gwerth miniogrwydd; swyddogaeth troshaenu cymeriad; plwg poeth
	Cerdyn signal mewnbwn-vmc -4 i-sd

	Signal mewnbwn		4- signal SDI sianel (pob un ag un allbwn dolen SDI)		Lefel Mewnbwn		TMD 2.9V-3.3V
	Cysylltwyr Mewnbwn		Cysylltwyr BNC		Impedance Mewnbwn		75Ω
	Signal fideo		SDI, HD-SDI, 3G-SDI, adnabod signalau mewnbwn yn awtomatig		Defnydd pŵer		14W
	confensiynol
	Dyfnder Lliw		8 a 10 a 12bit		Pellter gweithio		1080p Llai na neu'n hafal i 100m (defnyddiwch wifren o ansawdd uchel)
	lled band		6.75Gbps		Cydraniad uchaf		1080p% 4060Hz
	Tymheredd Gweithredol		0 gradd - +50 gradd		Lleithder cymharol		10% - 90%
	Swyddogaeth dyblu llinell		cefnoga ’		Datrysiad		Yn cefnogi hyd at 1920 × 1080@60Hz;
	Nodweddion eraill		Yn cefnogi croma, disgleirdeb, cyferbyniad, tymheredd lliw a gosodiadau gwerth miniogrwydd; swyddogaeth troshaenu cymeriad; plwg poeth

Cerdyn Signal Mewnbwn-VMC-4I-HV

Signal mewnbwn	2- ffordd signal HDMI (yn gydnaws â DVI); 2- ffordd signal vga; 4- signal sain stereo sianel		Defnydd pŵer	12W
Cysylltwyr Mewnbwn	Math A 19- pin cysylltydd benywaidd; 15- pin D-math o gysylltydd benywaidd; 3- PIN Bloc Terfynell Plygiadwy
Datrysiad	Yn cefnogi hyd at 1920 × 1080@60Hz
confensiynol
Porthladd HDMI:
Dyfnder Lliw	8 a 10 a 12 did		Math o signal	HDMI, DVI-D, Nodi signalau mewnbwn yn awtomatig
lled band	6.75gpbs		tymheredd	0 gradd - +50 gradd
lleithder	10% - 90%
Fformat sain	Mae sain wedi'i fewnosod yn cefnogi fformatau PCM, Dobly Digital, DTS, DTS-HD, mae sain allanol yn cefnogi fformat PCM
safonol	Cefnogi HDMI1.3, yn gydnaws â safon HDCP
Rheoli EDID a DDC	Yn cefnogi Adnabod Arddangos Estynedig (EDID) a Sianel Data Arddangos (DDC)
Porthladd VGA:
Mewnbwn cyplu	Cyplu AC yn unig	Lefel Mewnbwn			{{0}}. 5-2. 0vp-p
Rhwystriant mewnbwn	75Ω	Ymateb Amlder			20Hz-20K Hz
Ennill	0 dB	Crosstalk			<-50dB@5MHz
Cyfradd newid	200ns (mwyafswm)	Gofod Chroma			Cefnogi addasiad o YCBCR \ RGB
Signal fideo	VGA (RGBHV), YPBPR, C-VIDEO, Adnabod Signalau Mewnbwn yn awtomatig
Nodweddion Eraill	Yn cefnogi cywiro mewnbwn signal VGA yn awtomatig ac ailosod ffatri un borthladd
Swyddogaeth	Cefnogwch Plug Hot a Unplug, Cefnogi Chroma, Disgleirdeb, Cyferbyniad, Tymheredd Lliw a Gosodiadau Gwerth Sharpness, Cymorth Swyddogaeth Troshaenu Cymeriad

Cerdyn Signal Allbwn-VMC-4O-HD-4K

Signal allbwn	4-signal HDMI sianel, 4-signal sain analog sianel	Defnydd pŵer	12.5 W
Cysylltwyr Allbwn	Math A 19-pin benywaidd, 3-pin bloc terfynell y gellir ei blygio	Dyfnder Lliw	8bit
confensiynol
Math o signal	HDMI, DVI-D	lled band	10.2gpbs
tymheredd	0 gradd - +50 gradd	lleithder	10% - 90%
Phenderfyniad	8 lefel y gellir eu haddasu, hyd at 4096 x 2160@60Hz
Fformat Sain	Mae sain wedi'i fewnosod yn cefnogi fformatau PCM, Dobly Digital, DTS, DTS-HD, mae sain allanol yn cefnogi fformat PCM
safonol	Cefnogi HDMI1.4, HDCP2.2
Rheolaeth EDID a DDC	Cefnogi swyddogaeth ddysgu EDID a chyfathrebu DDC
Nodweddion Eraill	Yn cefnogi gosod fformat allbwn, trosglwyddo signal sain annibynnol, a phlygio poeth trwy orchmynion

Cerdyn signal allbwn-VMC-4O-OF

Signal allbwn	4-ffordd signal ffibr optegol	Defnydd pŵer	32W
Cysylltwyr Allbwn	Modiwl Ffibr Optig	Cyfradd uchaf	10.2gbps
Mathau o Ddata	DVI/HDMI	nhymheredd	Gradd 0 gradd -+50 gradd
Lleithder cymharol	10%-90%	Dyfnder Lliw	8bit, 10bit, 12bit, 16bit
Datrysiad	Yn cefnogi 36 o benderfyniadau addasadwy, gyda'r cydraniad allbwn uchaf o 4K @ 30Hz
Modiwl Ffibr Optig
Manylebau Rhyngwyneb	Rhyngwyneb LC
Arwydd ffibr optig	Y pellter trosglwyddo uchaf o ffibr optegol un modd yw 2KM, a pellter aml-ddull yw 300M
Pellter trosglwyddo	Pellter trosglwyddo 4K30: mae gan ffibr optegol un modd uchafswm pellter trosglwyddo o 2KM, ac aml-ddelw yw 300M
Nodweddion eraill
Cefnogi gosod fformat allbwn trwy gyfarwyddiadau, cefnogi plwg poeth a thynnwch y plwg

Cerdyn signal allbwn-vmc -4 o-hbt

Allbwn fideo
Signal allbwn	4-sianel HDBT signal	Lefel allbwn	TMD 2.9V-3.3V
Cysylltwyr Allbwn	RJ45, gyda golau dangosydd lliw deuol melyn-wyrdd	Rhwystriant allbwn	Llinell wahaniaethol 100Ω
Defnydd pŵer	21W
Allbwn Sain
Signal allbwn	4- signal stereo sianel	Cysylltwyr Allbwn	Jac sain 3.5mm
Impedance Allbwn	75Ω	Ymateb amledd	20Hz{{1}% 7dK Hz
reolaf
Arwydd Rheoli	Signal rheoli 4-ffordd RS232	Porthladd Rheoli	3- PIN Bloc Terfynell Plygiadwy
protocol	Cefnogi protocol RS232
confensiynol
Ennill	0 db	lled band	10.2Gbps
Phenderfyniad	Cefnogi hyd at 1080p yn ddi -dor	Crosstalk	<-50dB@5MHz
Pellter trosglwyddo	1080p yn llai na neu'n hafal i 70m	Cyfradd newid	200ns (mwyafswm)
Tymheredd Gweithredol	Gradd -10 gradd -+40 gradd	Lleithder cymharol	10%-90%
Fformat Sain	Mae sain wedi'i fewnosod yn cefnogi fformatau PCM, Dobly Digital, DTS, DTS-HD, mae sain allanol yn cefnogi fformat PCM
Safon HDMI	Cefnogi HDMI1.4, sy'n gydnaws â HDCP 2.2
Rheolaeth EDID a DDC	Cefnogi rheolaeth â llaw EDID a swyddogaeth gyfathrebu DDC
Datrysiad	Yn cefnogi 36 o benderfyniadau addasadwy, gyda'r cydraniad allbwn uchaf o 1920 × 1080 @ 60Hz
Pellter trosglwyddo	Pellter trosglwyddo 1920 × 1080P60Hz hyd at 70 metr
Nodweddion eraill	Yn cefnogi gosod fformat allbwn, plwg poeth a swyddogaethau cyflenwi pŵer allanol POH trwy orchmynion

Cerdyn signal allbwn-VMC-2O-HBT-4K

Allbwn fideo
Signal allbwn	Signal HDBT 2- ffordd	Lefel allbwn	TMDS 2.9V-3.3V
Cysylltwyr Allbwn	RJ45, gyda golau dangosydd lliw deuol melyn-gwyrdd	Rhwystriant allbwn	Llinell wahaniaethol 100Ω
Defnydd pŵer	21W
Allbwn sain
Signal allbwn	2- Ffordd signal stereo	Cysylltwyr Allbwn	Jac sain 3.5mm
Impedance Allbwn	75Ω	Ymateb amledd	20Hz -20 K Hz
reolaf
Arwydd Rheoli	4- ffordd signal rheoli rs232	Porthladd Rheoli	3- PIN Bloc Terfynell Plygiadwy
phrotocol	Protocol Cefnogi RS232
confensiynol
Henillom	0 db	lled band	10.2gbps
Phenderfyniad	Yn cefnogi hyd at 4096 x 2 160@ 30Hz	Crosstalk	<-50dB@5MHz
Pellter trosglwyddo	1080p Llai na neu'n hafal i 70m , 4K Llai na neu'n hafal i 40M	Cyfradd newid	200ns (uchafswm)
Tymheredd Gweithredol	Gradd -10 gradd -+40 gradd	Lleithder cymharol	10%-90%
Fformat Sain	Mae sain wedi'i fewnosod yn cefnogi fformatau PCM, Dobly Digital, DTS, DTS-HD, mae sain allanol yn cefnogi fformat PCM
Safon HDMI	Cefnogi HDMI1.4, sy'n gydnaws â HDCP 2.2
Rheolaeth EDID a DDC	Cefnogi Rheoli Llawlyfr EDID a Swyddogaeth Gyfathrebu DDC
Phenderfyniad	Yn cefnogi 36 cydraniad addasadwy, gyda'r cydraniad allbwn uchaf o 4096 x 2 160@ 30Hz
Pellter trosglwyddo	Cefnogi pellter 4K hyd at 40M, 1080P hyd at 70M
Nodweddion eraill	Yn cefnogi gosod fformat allbwn, plwg poeth a swyddogaethau cyflenwi pŵer allanol POH trwy orchmynion

Cerdyn signal allbwn-vmc -4 o-dv

Signal allbwn	4- ffordd signal dvi	Lefel allbwn	TMD 2.9V-3.3V
Cysylltwyr Allbwn	Porth benywaidd DB24+5	Impedance Allbwn	75Ω
Defnydd pŵer	6W

confensiynol
Ennill	0 dB	lled band	4.95gbit/s
Arwydd fideo	DVI, HDMI, VGA, C-FIDEO, YPbPr	Oedi amser mwyaf	5ns (± 1ns)
Mathau o Ddata	8bit	Crosstalk	<-50dB@5MHz
Datrysiad	36 lefel y gellir eu haddasu, hyd at 1920 × 1200@60Hz	Cyfradd newid	200ns (uchafswm) crosstalk
Fformat Sain	Mae sain wedi'i hymgorffori yn cefnogi PCM, DOBLY Digital, DTS, fformatau DTS-HD, sain allanol yn cefnogi fformat PCM
Cyfradd samplu sain	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Rheoli EDID a DDC	Yn cefnogi Adnabod Arddangos Estynedig (EDID) a Sianel Data Arddangos (DDC), gan ddefnyddio safonau DVI a HDMI
Rheoli HDCP	Yn cefnogi Diogelu Cynnwys Digidol Lled Band Uchel (HDCP) ac yn defnyddio safonau DVI a HDMI1.3
Nodweddion eraill	Yn cefnogi gosod fformat allbwn a phlygio poeth trwy orchmynion

Cerdyn signal allbwn-vmc -4 o-hd

Signal allbwn	4- SIANEL HDMI Signal (yn gydnaws â DVI), 4- SIRNAL AUDIO AUDIO SYLFAEN	Defnydd pŵer	8W
Cysylltwyr Allbwn	Math A 19- pin benywaidd, {3- PIN Bloc Terfynell Plygiadwy	Dyfnder Lliw	8bit
Math o Arwydd	HDMI, DVI-D	lled band	6.75gpbs
tymheredd	Gradd 0 gradd - +50 gradd	lleithder	10% - 90%
Phenderfyniad	36 penderfyniad addasadwy, hyd at 1920 × 1200@60Hz
Fformat Sain	Mae sain wedi'i hymgorffori yn cefnogi PCM, DOBLY Digital, DTS, fformatau DTS-HD, sain allanol yn cefnogi fformat PCM
safonol	Cefnogi HDMI1.3, sy'n gydnaws â HDCP
Rheolaeth EDID a DDC	Cefnogi swyddogaeth ddysgu EDID a sianel ddata arddangos (DDC)
Nodweddion eraill	Fformat Allbwn Gosod Cefnogaeth Trwy Gyfarwyddiadau, Cefnogwch Plug Hot

Cerdyn signal allbwn-VMC-4O-VG

Allbwn fideo
Signal allbwn	signal VGA 4-ffordd	Newid Math	Bylchu fertigol
Cysylltwyr Allbwn	15-porthladd benywaidd math D pin	Lefel allbwn	{{0}}. 5-2. 0vp-p
Rhwystriant allbwn	75Ω	Phenderfyniad	36 penderfyniad addasadwy, hyd at 1920 × 1200@60Hz
Math o signal	Cefnogwch fformatau signal VGA, YPBPR, C-Video
Allbwn sain
Signal allbwn	4 sianel o signalau sain analog	Rhwystriant allbwn	75Ω
Cysylltwyr Allbwn	3-bloc terfynell y gellir ei blygio â phin	Ymateb amledd	20Hz -20 K Hz
confensiynol
Henillom	0 db	Cyfradd newid	200ns (uchafswm)
Crosstalk	<-50dB@5MHz	Defnydd pŵer	6W
Nodweddion eraill	Yn cefnogi gosod fformat allbwn a phlygio poeth trwy orchmynion

Cerdyn signal allbwn-vmc -4 o-av

Signal allbwn	4-sianel CVBS signal, 4-sianel analog sain signal	Phenderfyniad	480i a 576i Mae dau benderfyniad yn addasadwy
Cysylltwyr Allbwn	Cysylltydd BNC, 3- PIN Bloc Terfynell Plygiadwy	Fformat Sain allbwn	stereo
Defnydd pŵer	9W	Pellter trosglwyddo	Llai na neu'n hafal i 100m (defnyddiwch wifren o ansawdd uchel)
confensiynol
Llawr Sŵn Sain	-80dB	Yr ystumiad sain uchaf	2.0V
Tymheredd Gweithredol	0 gradd - +50 gradd	Lleithder cymharol	10% - 90%
lled band	6.75gbps	Safonol	Cefnogi fformatau PAL a NTSC
Nodweddion eraill	Yn cefnogi gosod fformat allbwn a phlygio poeth trwy orchmynion

Cerdyn signal allbwn-VMC-4O-SD

Signal allbwn	4- signal SDI sianel (pob un ag un allbwn dolen SDI)	Lefel Allbwn	Tmds 2.9v -3. 3v
Cysylltwyr Allbwn	Cysylltwyr BNC	Rhwystriant allbwn	75Ω
Arwydd fideo	Sdi, hd-sdi, 3g-sdi	Defnydd pŵer	15W
Phenderfyniad	7 Penderfyniad Addasadwy, Hyd at 1920 × 1200@60Hz
confensiynol
Dyfnder Lliw	8 a 10 a 12bit	Pellter gweithio	1080p yn llai na neu'n hafal i 100m (defnyddiwch wifren o ansawdd uchel)
lled band	6.75Gbps	Uchafswm y penderfyniad	1080p% 4060Hz
Tymheredd gweithredu	0 gradd - +50 gradd	Lleithder cymharol	10% - 90%
Nodweddion eraill	Yn cefnogi gosod fformat allbwn a phlygio poeth trwy orchmynion

Cerdyn signal allbwn-vmc -4 o-hv

Signal allbwn	signal HDMI 2-ffordd (cyd-fynd â DVI); 2- ffordd signal vga; 4-signal sain stereo sianel	Defnydd pŵer	8W
Cysylltwyr Allbwn	Math A 19- pin cysylltydd benywaidd; 15- pin D-math o gysylltydd benywaidd; 3- PIN Bloc Terfynell Plygiadwy
Phenderfyniad	36 Penderfyniadau Addasadwy, Hyd at 1920 × 1200@60Hz
confensiynol
Porthladd HDMI:
Dyfnder Lliw	8 did	Math o signal	HDMI, DVI-D
lled band	6.75Gpbs	nhymheredd	Gradd 0 gradd - +50 gradd

lleithder	10% - 90%
Fformat Sain	Mae sain wedi'i fewnosod yn cefnogi fformatau PCM, Dobly Digital, DTS, DTS-HD, mae sain allanol yn cefnogi fformat PCM
safonol	Cefnogi HDMI1.3, yn gydnaws â HDCP
Rheoli EDID a DDC	Cefnogi swyddogaeth dysgu EDID a swyddogaeth gyfathrebu DDC
Porthladd VGA:
Lefel allbwn	{{0}}.5-2.0Vp-p	Rhwystriant allbwn	75Ω
Math o signal	VGA , YPBPR , C-FIDEO
Newid Math	Bylchu fertigol	Ymateb Amlder	20Hz{{1}% 7dK Hz
Ennill	0 db	Crosstalk	<-50dB@5MHz
Cyfradd newid	200ns (mwyafswm)
Lled band	YPBPR: 170MHz; C-Video: 150MHz; VGA: 170MHz
Signal fideo	VGA (RGBHV), YPbPr, S-FIDEO, C-FIDEO
arall
Yn cefnogi gosod fformat allbwn a phlygio poeth trwy orchmynion

Cerdyn Rhagolwg Signal-VMC -4 p-ob

rhyngwyneb	2 RJ45 porthladdoedd	Gallu rhagolwg	Yn gallu rhagolwg 4 ffynhonnell fideo ar yr un pryd
Protocolau a Safonau	H.264 Technoleg Amgodio, Protocol RTSP safonol	Defnydd pŵer	15W
Phenderfyniad	Gall cydraniad pob sianel o chwarae fideo gyrraedd 720p, a gellir newid y datrysiad rhagolwg trwy orchmynion
rheolaeth	Cefnogi Rheoli Matrics, Cefnogi Swyddogaeth Cof Power-Off

Cerdyn Datgodiwr IP-VMC-4I-IP

rhyngwyneb	2 RJ45 porthladdoedd	Gallu dadgodio	Cefnogwch 41080p@60Hz, 81080p@30Hz, 16*720p@30Hz Datgodio
Rhyngwyneb sain	Mewnbwn sain 1/2/3/4: rhyngwyneb sain allanol neilltuedig	Defnydd pŵer	1 3 W
Datrysiad	Cefnogi RTSP/RTP/RTPO Mynediad TCP	arall	Gyda phŵer oddi ar y cof
reolaf	Cefnogi protocol onvif2.6, cefnogi adnabod dyfais onvif, cefnogi mynediad ffrwd protocol onvif, cefnogi rheolaeth PTZ onvif

Signal hdmi 70m hdbaset trosglwyddydd-vhbt-hd -70 t

I'w ddefnyddio gyda cherdyn mewnbwn HDBaseT a cherdyn mewnbwn 4K HDBaseT
i	1- ffordd hdmi	Cysylltwyr mewnbwn	Math A 19- pin cysylltydd benywaidd
Allbwn	1 - ffordd hdbaset	Cysylltwyr Allbwn	Rj -45 terfynellau
Rhyngwyneb rheoli	1 sianel IR MEWN, 1 sianel IR ALLAN, 1 deugyfeiriadol RS232	Swyddogaethau rheoli	Cefnogi trosglwyddiad tryloyw dwy ffordd CEC, IR, RS232
safonol	Cydymffurfio â safonau HDCP2.2 a HDMI1.4	Datrysiad	Yn cefnogi hyd at 3840 × 2160@30Hz
Tymheredd gweithredu	0 ~ 50 gradd	lleithder	10% ~ 90%
Y defnydd pŵer mwyaf	14W	Dimensiynau (mm)	115L x 109W x 16.2H
Pellter trosglwyddo	1920 × 1080p60hz Pellter trosglwyddo hyd at 70 metr, 3840 × 2160@30Hz Pellter trosglwyddo hyd at 40 metr
arall	Cefnogi swyddogaeth POC dwyochrog ac uwchraddio firmware RS232

Signal HDMI 70m HDBaseT Receiver-VHBT-HD-70R

Defnyddiwch gyda cherdyn allbwn HDBASET, cerdyn allbwn 4K HDBASET
mynd i mewn	1 -ffordd HDBaset	Cysylltwyr Mewnbwn	Math A 19- pin cysylltydd benywaidd
Allbwn	1-ffordd HDMI	Cysylltwyr Allbwn	Rj -45 terfynellau
Rhyngwyneb rheoli	1 sianel ir i mewn, 1 sianel ir allan, 1 roirectional rs232	Swyddogaethau rheoli	Cefnogi trosglwyddiad tryloyw dwy ffordd CEC, IR, RS232
safonol	Yn cydymffurfio â safonau HDCP2.2 a HDMI1.4	Phenderfyniad	Yn cefnogi hyd at 3840 × 2160@30Hz
Tymheredd gweithredu	0~50 gradd	lleithder	10% ~ 90%
Y defnydd pŵer mwyaf	14W	Dimensiynau (mm)	115L x 109W x 16.2H
Pellter trosglwyddo	Pellter trosglwyddo 1920 × 1080P60Hz hyd at 70 metr, pellter trosglwyddo 3840 × 2160 @ 30Hz hyd at 40 metr
arall	Cefnogi swyddogaeth POC dwyochrog ac uwchraddio firmware RS232

Matrics Fideo Modiwlaidd Hybrid 32x32

Trosolwg Cynnyrch

Nodweddion

Fe allech Chi Hoffi Hefyd

Anfon ymchwiliad
