Trosolwg
Mae'r tendzone mcn - 4611 yn nod cwmwl integredig system ryngweithiol amlgyfrwng, mae dyfais codec integredig, yn cefnogi newid â llaw i amgodio neu ddatgodio nod cwmwl, mae defnyddio system y prosiect. Pan gaiff ei ddefnyddio fel nod amgodio, mae'n cefnogi caffael signal fideo 4K @ 60 ac amgodio 4K @ 30; Pan gaiff ei ddefnyddio fel nod datgodio, mae'n cefnogi datgodio fideo 4k @ 60 ac arddangos allbwn fideo; Yn cefnogi cymwysiadau sedd KVM, ac yn cefnogi cymwysiadau splicing LED /LCD.
Nodweddion
Diffiniad uchel, aml-swyddogaeth
- Cefnogwch arddangosfa allbwn datrys 4k@60
- Cefnogwch gaffael ac amgodio signal fideo 4K@30
- Cefnogi cais sedd KVM
Splicing deallus, rheolaeth unedig
- Yn cefnogi arddangosiad cydamserol o ddelweddau splicing sgrin LED / LCD
- Yn cefnogi rheolaeth unedig a rheoli meddalwedd platfform system ddosbarthedig
- Yn cefnogi ffenestru delwedd fideo, traws-sgrin, crwydro ac arddangos troshaen
Yn ddiogel ac yn ddibynadwy
- Sglodion domestig, system linux wedi'u hymgorffori, heb firws
- Cefnogi Cyflenwad Pwer POE a Chefn Gwneud Cefn Cyflenwad Pŵer Allanol
- Cefnogi copi wrth gefn cyswllt optegol
Cynnal a Chadw Hawdd
- Dyluniad di -ffan a distaw, copi wrth gefn optoelectroneg
- Dyluniad integredig, newid am ddim i amgodio neu ddatgodio
- Yn cefnogi 2 uned gosod ochr yn ochr; Yn cefnogi 12 uned Gosod Canolog

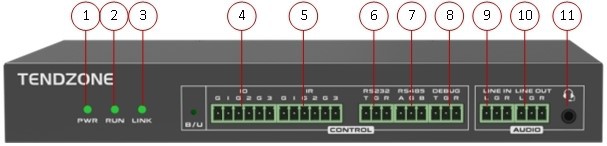

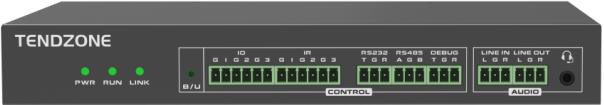

Gwybodaeth Panel
(1) Nodyn Dangosydd Pwer: Bob amser yn cael ei bweru ymlaen
(2) Golau dangosydd gweithio Nodyn: Yn fflachio pan fydd y rhaglen yn rhedeg fel arfer, ac mae ymlaen bob amser pan fydd yn annormal
(3) Dangosydd Cysylltedd Nodyn: Yn fflachio pan fydd wedi'i gysylltu â'r gweinydd, yn annormal pan fydd bob amser ymlaen
(4) 3 - ffordd io
(5)3 -ffordd IR
(6) Un sianel Rs 232
(7) Un Rs 485
(8) Porthladd Debug Nodyn: Porthladd Debug, a ddefnyddir i ddod o hyd i broblemau
(9) Llinell mewn mewnbwn cytbwys
(10) llinellu allbwn cytbwys
(11)3. Rhyngwyneb 5mm Nodyn: Mewnbwn ac allbwn integredig
(1) Llinell mewn mewnbwn cytbwys
(2) llinellu allbwn cytbwys
(3) un sianel Rs 232
(4) Un IO + un IR
(5) mewnbwn HDMI IN1 (gyda sain)
(6) Allbwn HDMI ALLAN (gyda sain)
(7)USB3.0 Porth Gwesteiwr Math-A Nodyn: Cysylltwch y bysellfwrdd a'r llygoden pan fydd nod dadgodio KVM
(8)USB2.0 Porth Gwesteiwr Math-A Nodyn: Cysylltwch y bysellfwrdd a'r llygoden pan fydd nod dadgodio KVM
(9) Porthladd Math- C (Uwchraddio) Nodyn: Cysylltu â chyfrifiadur i reoli wrth ddefnyddio nod amgodio kvm
(10) Porthladd Rhwydwaith Optegol Gigabit SFP
(11) POE Gigabit Ethernet Port Nodyn: Cefnogi Cyflenwad Pwer POE
(12) Porthladd cyflenwad pŵer DC 12V / 2A
Tagiau poblogaidd: Datgodiwr Amgodiwr 4K AV dros IP, China 4K AV dros Gwneuthurwyr Datgodiwr Amgodiwr IP, Cyflenwyr, Ffatri
MANYLION
|
Perfformiad Cyffredinol |
||
|
Cyfluniad caledwedd |
Sglodion codec domestig hunanddatblygedig; a ddatblygwyd yn seiliedig ar system Linux wedi'i fewnosod , dim firws na goresgyniad Trojan; |
|
|
Panel blaen |
3 Dangosyddion Statws: PWR, Rhedeg, a Chyswllt; |
|
|
Rhyngwyneb Fideo |
Mewnbwn fideo 1 sianel HDMI; 1 sianel allbwn fideo HDMI; Cefnogi bwcl sefydlog HDMI; |
|
|
Rhyngwyneb Sain |
1- Ffordd 3.5mm Headphone Jack Mewnbwn /allbwn; 2 fewnbwn sain llinell gytbwys; 2-allbwn sain LINE cytbwys mewn ffordd; |
|
|
Rhyngwyneb Data |
{{{0}} ffordd USB 3.0 gwesteiwr; {{{0}} ffordd USB 2.0 gwesteiwr; 1 rhyngwyneb Math-C, yn cefnogi OTG; |
|
|
Rhyngwyneb rheoli |
4 io; 4 ir; 2 RS232; 1 RS485; 1 porthladd dadfygio RS232; |
|
|
Rhyngwyneb rhwydwaith |
1 1000 m bps porthladd rhwydwaith ffibr optegol; 1 1000M bps Ethernet porthladd, yn cynnal cyflenwad pŵer POE; |
|
|
Rhyngwyneb pŵer |
1 rhyngwyneb pŵer DC, mewnbwn 12V/2A; |
|
|
Defnydd Pwer Dyfais |
Llai na neu'n hafal i 12 W ; |
|
|
Diogelu Gollyngiadau cyfredol |
0.25mA |
|
|
Amgylchedd Gwaith |
Tymheredd: 0 ~ 45 gradd; Lleithder cymharol: 10% -90% RH; |
|
|
Amgylchedd storio |
Tymheredd: -20 gradd -60 gradd; Lleithder cymharol: 5% -90% RH; |
|
|
Gosodiad |
Dau gabinet 1U wedi'u gosod ochr yn ochr; 8 gosodiad canolog; |
|
|
Maint |
Maint y Cynnyrch: 220*124*30mm; Maint Pacio: 540 * 280 * 90mm; Pwysau Net: 0. 7kg; Pwysau gros: 2.48kg; |
|
|
Amgodiwr |
Datgodiwr |
|
|
Mewnbwn Fideo |
N/A |
Yn cefnogi 1- Channel 4K @ 60FPS Caffael mewnbwn fideo, amgodio fideo 4K @ 30fps, a chydnawsedd yn ôl; Yn cefnogi datrysiad amgodio, cyfradd didau, cyfradd ffrâm, fformat amgodio, gosodiadau rheoli cyfradd, ystod addasu cyfradd didau 128kbps ~ 40mbps, ystod addasu cyfradd ffrâm 5 ~ 60 ffrâm; |
|
Allbwn Fideo |
Cefnogi 1 - Channel 4K @60 Allbwn a Datgodio Fideo, gyda chydnawsedd datrysiad i lawr; cefnogi allbwn datrysiad arfer; Cefnogi H 264/H265 Datgodio Fideo; |
Cefnogi 1- allbwn dolen fideo sianel 4K @ 30fps; |
|
Mewnbwn Sain |
Pan gaiff ei ddefnyddio fel nod allbwn sedd KVM, mae'n cefnogi mewnbwn sain 1 3.5mm ac 1 mewnbwn sain LINE; |
Cefnogi 1-mewnbwn jack clustffon ffordd 3.5mm; 2-mewnbwn sain LINE cytbwys ffordd; Cefnogi AAC, G.711a, G.711u, G.722 amgodio fformat sain, 48KHz 24-cyfradd samplu did; |
|
Allbwn sain |
Cefnogi 2- ffordd allbwn sain llinell gytbwys; 1- ffordd allbwn jack clustffon 3.5mm; Cefnogi AAC, G.711a, G.711u, G.722, O PUS datgodio fformat sain, 48KHz 24-cyfradd samplu did; |
N/A |
|
Cydnabod fideo |
Yn cefnogi adnabod dynodwr arddangos estynedig EDID yn awtomatig; Yn gydnaws â system sgan P flaengar; |
|
|
Cyfathrebu rhwydwaith |
Cefnogi cyfathrebu traws-segment; Cefnogi DH CP i gael cyfeiriad IP yn ddeinamig; Cefnogi protocol RTSP/CTRh; Cefnogi unicast a multicast; |
|
|
Gweithredu a chynnal a chadw offer |
Yn cefnogi cael gwybodaeth oroesi prosesau dyfeisiau, gwybodaeth defnydd cof, gwybodaeth amser rhedeg, cyfradd deiliadaeth CPU, a gwybodaeth am weithredu a chynnal a chadw defnydd disg; Cefnogi cyfluniad tudalen we; Cefnogi cyfluniad rhwydwaith, uwchraddio dyfais, ailgychwyn, allforio log, mewnforio / allforio cyfluniad, cyfluniad defnyddiwr clir, ac adfer ffatri; |
|
|
Isdeitlau/Cefndir |
Cefnogi gosodiadau cefndir; Cefnogi gosodiadau is -deitl; Arddangosfa Baner Cymorth; |
|
|
Cais |
Cefnogi cais asiant KVM; Cefnogi cymwysiadau arddangos splicing; Cefnogi cymhwysiad cydamseru fideo cydraniad uchel iawn; |
|
