Trosolwg

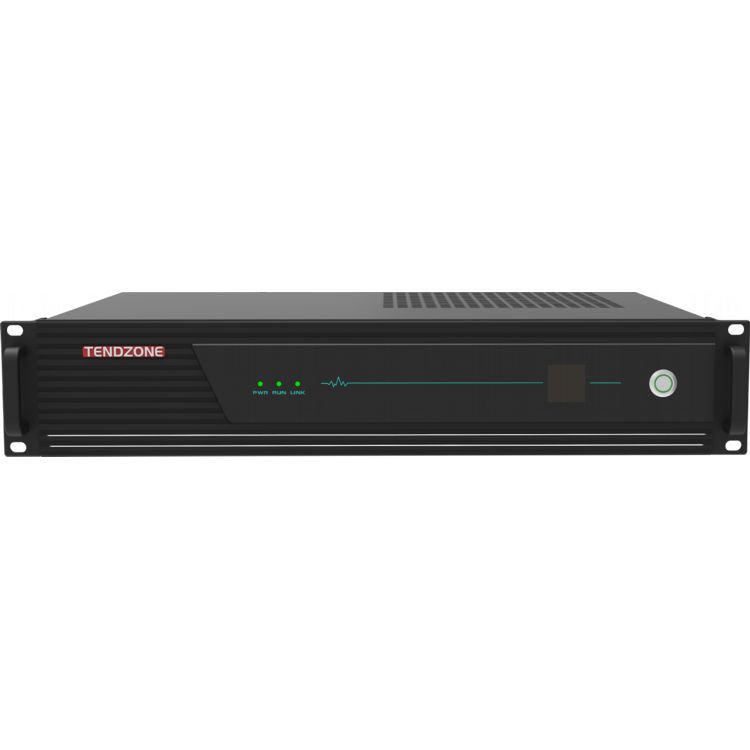

Y gyfres CLIMBER{0}} yw'r gwesteiwr terfynell amlswyddogaethol diweddaraf 12-yn-1 gan TENDZONE, wedi'i seilio ar flynyddoedd o brofiad datblygu cynnyrch integredig. Mae'r datrysiad datblygedig hwn yn cyfuno algorithmau sain diweddaraf TENDZONE, codecau fideo, rheolaeth ganolog, prosesu cyfryngau, cyfathrebu o bell, a thechnolegau eraill. Wedi'i bweru gan broseswyr craidd domestig, mae'r CLIMBER-1009 yn ddyfais integredig amlswyddogaethol cenhedlaeth nesaf sydd wedi'i optimeiddio ar gyfer systemau sydd wedi'u mewnosod.
Wedi'i ddylunio gyda hyblygrwydd mewn golwg, mae'r cynnyrch hwn yn cynnwys dyluniad cerdyn plug-in i ddarparu ar gyfer amrywiol anghenion senario-benodol. Mae'n integreiddio ystod o swyddogaethau gan gynnwys fideo-gynadledda o bell, recordio a darlledu lleol, ymhelaethu sain, newid matrics fideo, rheolaeth amgylcheddol ymylol, cyffwrdd unedig canolog, codecau mewnbwn ac allbwn dosbarthedig, mynediad IPC, switsh gigabit POE, a mwy. Mae'r CLIMBER-1009 yn ddelfrydol ar gyfer cymwysiadau mewn ystafelloedd cynadledda amlgyfrwng, ystafelloedd dosbarth smart, neuaddau darlithio, neuaddau amlswyddogaethol, canolfannau gorchymyn a dosbarthu symudol, ac amgylcheddau eraill.
Mae'r 12-mewn{1}} gwesteiwr terfynell amlswyddogaethol hwn yn cefnogi amrywiaeth o weithrediadau megis cyfarfodydd lleol ac o bell, ffrydio byw o bell, hyfforddiant, goruchwyliaeth, addysgu, a gorchymyn symudol. Mae'n cynnig integreiddio di-dor gyda perifferolion clyweledol ac amgylcheddol amrywiol, gan alluogi gweithrediad deallus ac effeithlon. Gellir ei ffurfweddu fel dyfais popeth-mewn-un hyper-gydgyfeirio gyda chyfrifiadur OPS adeiledig, tafluniad sgrin diwifr, a modiwlau meicroffon diwifr, gan gynnig datrysiad hollgynhwysol sy'n arbed lle ac yn symleiddio rhyngweithio defnyddwyr.
Gyda chenhedlaeth newydd o sglodion prosesu cyfryngau, mae'r CLIMBER-1009 yn darparu perfformiad pwerus ac yn cefnogi codec fideo H.265 4K@60fps, gan wella ansawdd delwedd a sain ar gyfer profiad HD uwch. Yn ogystal, mae'n cynnwys gwelliannau sylweddol mewn cydnawsedd, addasrwydd rhwydwaith, rheoli oedi, colli gwrth-baced, trin aml-sgrin, a phrosesu aml-swyddogaeth cydamserol, gan ei wneud yn ateb gorau posibl ar gyfer llywodraeth, menter, diogelwch y cyhoedd, addysg, meddygol, a sectorau eraill.
Nodweddion
Cyfrifiadur OPS:
- Cynnwys OPS Computer, Yn cwrdd â gofynion swyddfa a gall osod meddalwedd swyddfa, fel Tencent Meeting, ar gyfer fideo-gynadledda yn seiliedig ar feddalwedd. (Customizable gyda OPS domestig yn unol ag anghenion penodol).
Rheolaeth Ganolog Smart:
- Rheolaeth integredig o offer amlgyfrwng trwy dabled y gynhadledd, gan alluogi rheolaeth unedig o sain a fideo, fideo-gynadledda, recordio, darlledu, a perifferolion trydydd parti.
- Yn cefnogi rhyngwynebau rheoli canolog cyffredin fel RS232/485/IR/IO/RELAY ar gyfer integreiddio hawdd â dyfeisiau eraill.
- Yn cefnogi protocol Zigbee IoT ar gyfer opsiynau rheoli ychwanegol.
- Rheolaeth ddeugyfeiriadol dros un cyswllt cyfresol ar gyfer rheoli system symlach.
- Yn cyfuno rheolaeth wifrog â rheolaeth IoT diwifr i sicrhau gweithrediad sefydlog ac atal ymyrraeth.
Matrics Fideo 4K Diffiniad Uchel:
- 4-i mewn-6-allan 4K60 HD matrics fideo di-dor gyda hyblygrwydd llawn ar gyfer ffurfweddiadau sgrin lluosog.
- Yn cefnogi senarios amrywiol megis ystafelloedd cynadledda amlgyfrwng, ystafelloedd dosbarth amlgyfrwng, a chanolfannau gorchymyn.
- Yn hwyluso rheolaeth ganolog leol, arddangos, atgyfnerthu sain, a gofynion eraill.
- Yn cefnogi technoleg codec System Ryngweithiol Dosbarthu Gwybodaeth Amlgyfrwng (MIDIS), gan weithredu fel rhyngwyneb mewnbwn/allbwn dosbarthedig.
Prosesydd Sain Digidol:
- 8-i mewn-4-rhyngwyneb sain llawn nodwedd, gan gynnwys sain rhwydwaith integredig a chymorth sain HDMI.
- Algorithm sain integredig 5A sy'n lleihau atseiniau a sŵn, sy'n ddelfrydol ar gyfer amgylcheddau ystafell ddosbarth ac ystafell gynadledda.
- Mwyhadur digidol adeiledig gyda phŵer gradd 2 × 100W ar gyfer perfformiad sain clir, pwerus.
Fideo-gynadledda:
- Ymarferoldeb recordio a chwarae lleol ar gyfer fideo-gynadledda.
- Yn cefnogi galwadau SIP rhyngweithiol o bell, gan alluogi cyfathrebu sain a fideo deugyfeiriadol ar gyfer cydweithredu o bell.
- Awdurdodiad rhyngweithiol aml-barti dewisol ar gyfer integreiddio di-dor â llwyfannau fideo-gynadledda trydydd parti, gan gefnogi protocolau safonol.
Meicroffon diwifr:
- Gwesteiwr derbynnydd UHF, cefnogi mynediad meicroffon di-wifr â llaw, ar gyfer atgyfnerthu sain lleol, recordio cynadleddau, atgyfnerthu lleferydd cynhadledd fideo;
Rhagamcaniad Sgrin Di-wifr:
- Cefnogaeth arddangos delwedd bwrdd gwaith dyfais gludadwy, ffôn clyfar neu lechen yn ddi-wifr ar sgrin gan ddefnyddio dongl bach neu gleient taflunio sgrin.
Switsh Rhwydwaith POE:
- Yn cefnogi cyflenwad pŵer IPC, delwedd, a rheolaeth dros un cebl, gan symleiddio gwifrau a gosod.
- Rheolaeth rhwydwaith TCP / CDU ar gyfer dyfeisiau trydydd parti, gan wella integreiddio system.
- Yn darparu dogfennaeth rhyngwyneb API ar gyfer integreiddiadau personol.
Recordio a Chwarae Lleol:
- Yn cefnogi recordiad lleol o 4 i 6 o ffrydiau fideo, gan alluogi storio fideo a mynediad hawdd.
- Yn ddelfrydol ar gyfer recordio cyfarfodydd, darlledu digwyddiadau byw, a sesiynau hyfforddi.
Rhyngwyneb Mewnbwn/Allbwn:
- Yn cefnogi integreiddio â systemau rhyngweithiol amlgyfrwng dosbarthedig ar gyfer amserlennu a gorchymyn dosbarthedig.
- Yn darparu opsiynau I / O lluosog ar gyfer cysylltedd a rheolaeth system hyblyg.
Mynediad IPC:
- Yn cefnogi hyd at 16 o fewnbynnau fideo IPC, gyda'r gallu i drin allbwn lleol a recordio.
- Yn ddelfrydol ar gyfer amgylcheddau sydd angen gwyliadwriaeth fideo a monitro integreiddio.
Sefydlog a Dibynadwy:
- Wedi'i adeiladu ar system Linux wedi'i hymgorffori, gan sicrhau imiwnedd i firysau a darparu amgylchedd gweithredu diogel.
- Dyluniad strwythur gradd cludwr ar gyfer gweithrediad parhaus 24/7, gan wneud y system yn hynod ddibynadwy ac yn addas ar gyfer cymwysiadau sy'n hanfodol i genhadaeth.
- Gellir gosod y ddyfais mewn cabinet safonol neu ei ddefnyddio'n annibynnol, gan gynnig opsiynau gosod hyblyg.
- Panel blaen LCD ar gyfer monitro hawdd a diweddariadau statws.
- Switsys pŵer deuol (pŵer caled a phŵer meddal) ar gyfer gweithrediad di-dor ac ymarferoldeb wrth gefn / deffro system.
Delwedd panel cefn:
(1) OPS cyfrifiadur ( 2 ) Switsh pŵer gwesteiwr (3) Pŵer gwesteiwr ( 4 ) porthladdoedd Gigabit Ethernet * 6 (4 ohonynt yn POE) ( 5 ) rhyngwyneb isgoch IR * 2 ( 6 ) RS-232/485 rhyngwyneb * 3 + RS-232/485 porthladd dadfygio * 1 ( 7 ) porthladd rheoli ELAY * 2 (foltedd a cherrynt: 12V/dim mwy na 1A ) ( 8 ) rhyngwyneb I/O*2 (foltedd a cherrynt: 12V/dim mwy nag 1A) ( 9 ) USB Math-A *2, USB Math-B*1 (10) Porth allbwn HDMI * 6 ( { { 30 }} ) porth mewnbwn HDMI * 4 ( { { 32 }} ) Terfynell mwyhadur 100W@8 ohm * 2 bâr ( 13 ) L/R allbwn stereo terfynell Phoenix * 2 (4 allbwn sain annibynnol i gyd) (14) porthladd mewnbwn MIC/LINE * 8 (15) Rhagamcaniad diwifr CAST (16) Modiwl siarad diwifr UHF
Tagiau poblogaidd: prosesydd integredig deuddeg-yn-un, Tsieina deuddeg-yn-un prosesydd integredig gweithgynhyrchwyr, cyflenwyr, ffatri
MANYLION
|
prosiect |
Manylebau |
|
Yn ddiogel ac yn sefydlog |
Mabwysiadu pensaernïaeth system gradd ddiwydiannol, a ddatblygwyd yn seiliedig ar system LINUX, heb firws |
|
Rhyngwyneb Data |
2 USB Math-A, 1 USB Math-B |
|
Camera Rhwydwaith |
12 camera rhwydwaith lleol, 4 rhwydwaith anfon ymlaen |
|
Codec Fideo |
Hyd at 4 sianel o amgodio 1080P60, hyd at 4 sianel o ddatgodio 1080P@60, neu 8 sianel o amgodio 1080P@30 ac 8 sianel o ddadgodio 1080P@30; |
|
Protocol sain a fideo |
Mae sain yn cefnogi G.711, G.722, G722.1, G722.1C, AAC, ac yn cefnogi datgodio ffrydiau cod sain Mae fideo yn cefnogi H.264HP , AS, BP, H265MP |
|
Terfynell arddangos |
Swyddogaeth hollti fideo adeiledig, a all wireddu synthesis sgrin sengl / llun-mewn-llun / llun-allan-llun, troshaen is-deitl, troshaen enw terfynell, ac arddangosiad logo gorsaf mewn sengl, dwbl, tri, pedwar, pump, chwech, sgrin hollt saith, wyth, naw, deg, tri ar ddeg, ac un ar bymtheg |
|
Panel rheoli |
Yn cefnogi amrywiaeth o baneli rheoli, dewisol 10.1-sgrin gyffwrdd â gwifrau Android modfedd opsiynol (safonol heb mount wal, dim cefnogaeth POE), 10.1-sgrin gyffwrdd bwrdd gwaith rhwydwaith PoE modfedd, 10.{{5} }}sgrin gyffwrdd rhwydwaith PoE wedi'i gosod ar y wal (safonol gyda blwch gwaelod wedi'i osod ar y wal) |
|
Cyfradd codec |
Uchafswm o 16 sianel o godec 1080P, 512Kbps ~ 16Mbps y sianel |
|
Mewnbwn Sain |
8-mewnbwn terfynell ffordd Phoenix (yn cefnogi mewnbwn MIC pŵer phantom 48V neu linell mewn mewnbwn llinol), 4 -ffordd mewnbwn sain mewnosodedig HDMI, 1-ffordd mewnbwn sain OPS, 1-ffordd mewnbwn sain tafluniad diwifr (dewisol), 1-ffordd mewnbwn sain modiwl lleferydd diwifr (dewisol) |
|
Allbwn Sain |
4-allbwn sain llinell ffordd allan (neu 2 bâr o allbwn stereo terfynell L/R Phoenix), 2-allbwn mwyhadur digidol ffordd 100W@8 ohm (neu 2-ffordd 150W@4 ohm digidol allbwn mwyhadur ), 2 -ffordd HDMI allbwn sain wedi'i fewnosod ; cefnogi addasiad cyfaint, sain yn cefnogi cydamseru a chymysgu. Mae HDMI OUT1 yn cefnogi ymhelaethu ar yr holl fewnbynnau sain, mae HDMI OUT2 ~ HDMI OUT6 yn cefnogi mwyhad sain ffrwd RSTP rhwydwaith yn unig. |
|
Mewnbwn Fideo |
4 rhyngwyneb mewnbwn HDMI, 16 mewnbynnau camera rhwydwaith IP; Mewnbwn cymorth HDMI IN1 a HDMI IN3 gyda chydraniad uchaf o 4K30, a mewnbwn cymorth HDMI IN2 a HDMI IN4 gyda datrysiad uchaf o 1920 * 1080@60; |
|
Allbwn Fideo |
1) 6- sianel rhyngwyneb allbwn HDMI , y mae HDMI OUT2~HDMI OUT6 yn allbynnau signal homologaidd; Mae HDMI OUT1 yn cefnogi cydraniad uchaf o allbwn 4K30, ac mae HDMI OUT2 ~ HDMI OUT6 yn cefnogi datrysiad uchaf o allbwn 1920 * 1080 @ 60; 2) Pan fydd y cyfrifiadur OPS adeiledig yn agor cyfarfod Tencent (os yw'r camera wedi'i gysylltu â HDMI IN), dim ond o HDMI OUT1 y gellir allbwn sgrin gyfrifiadurol OPS adeiledig, a dim ond y sgrin o HDMI OUT1 y gall HDMI OUT2 ~ 6 ei ddangos. y camera wedi'i gysylltu â HDMI IN; 3) Pan fydd yr OPS adeiledig yn agor cyfarfod Tencent (pan mai dim ond un camera USB sydd wedi'i gysylltu'n uniongyrchol â phorthladd USB yr OPS fel casgliad camera cyfarfod Tencent), gellir allbwn sgrin gyfrifiadurol OPS adeiledig o HDMI OUT1 ~ 6; 4) Pan nad yw Cyfarfod Tencent ar y gweill, gellir dewis allbwn HDMI OUT1 a HDMI OUT2 ~ 6 o dafluniad sgrin diwifr, cyfrifiadur OPS adeiledig, a HDMI IN1 ~ 4; |
|
Prosesu Sain |
Yn cefnogi canslo adlais awtomatig (AEC), rheoli enillion awtomatig (AGC), canslo / atal sŵn yn awtomatig (ANC / ANS), canslo adborth awtomatig (AFC), matrics cymysgu (AM), iawndal colli pecynnau (PLC) |
|
Prosesu Fideo |
Yn cefnogi addasu datrysiad fideo, newid, dyrannu, hollti sgrin, arddangosfa troshaenu is-deitl sgrolio, troshaen enw terfynell, arddangos logo gorsaf, ac addasu paramedr delwedd; is-deitl ac enw terfynell troshaen yn cefnogi addasiad safle mympwyol; mae logo'r orsaf yn cefnogi addasiad safle chwith uchaf, dde uchaf, chwith isaf, ac isaf dde, ac yn cefnogi addasiad arddangos tryloywder; |
|
Protocol Cyfathrebu |
SIP, BFCP ffrwd ddeuol , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, CDU, NTP, CTRh, RTCP, Telnet, TLS; |
|
Rhyngwyneb Rhwydwaith |
1 porthladd WAN, 5 porthladd LAN; neu osod 6 porthladd rhwydwaith i'w cysylltu'n llawn; Mae 4 o'r porthladdoedd rhwydwaith yn cefnogi cyflenwad pŵer PoE; Nodyn: Os oes angen i chi gysylltu â switsh PoE trydydd parti, rydym yn argymell eich bod yn defnyddio porthladd rhwydwaith nad yw'n cefnogi PoE i gysylltu â switsh PoE y parti arall i sicrhau nad yw un o'r porthladdoedd rhwydwaith yn darparu pŵer PoE allanol . Ceisiwch beidio â chysylltu'n uniongyrchol â'ch gilydd gan ddefnyddio rhyngwynebau PoE. |
|
Swyddogaeth cymysgu |
Mae hefyd yn cefnogi sain leol, sain wedi'i fewnosod HDMI, a ffrydiau mynediad rhwydwaith RTSP sain o bell sy'n mynd i mewn i'r cymysgydd, a gall ddewis cymysgu'n ddeinamig; mae hefyd yn cefnogi mewnbwn sain OPS adeiledig, mewnbwn sain rhagamcaniad sgrin di-wifr (dewisol), a mewnbwn sain modiwl siarad di-wifr (dewisol) yn mynd i mewn i'r cymysgydd; |
|
Rheolaeth Ganolog |
Rheolaeth ganolog un cyffyrddiad: system switsh, addasu cyfaint allbwn, newid ffynhonnell signal, rheoli camera, rheoli recordio a darlledu, galwad o bell, rheoli'r amgylchedd, ac ati. Yn cefnogi darparu pŵer 12V i'r panel rheoli trwy'r porthladd RELAY; |
|
Rhyngwyneb rheoli amgylcheddol |
3-ffordd RS-232/485 rhyngwyneb, 1*RS232/RS485 DEBUG , 2-ffordd RELAY, 2-ffordd I/O, 2-ffordd IR isgoch |
|
cynhadledd fideo |
Cefnogi galwadau cynadledda fideo pwynt-i-bwynt H.323 ac anfon ffrwd ategol; Cefnogi galwadau cynadledda fideo pwynt-i-bwynt SIP ac anfon ffrydiau ategol; Mae peiriant sengl yn cefnogi uchafswm o 6-gynadleddau parti (trwy brotocol SIP), yn cefnogi creu templedi cynhadledd lluosog, yn cefnogi cynadleddau wedi'u hamserlennu, ac yn cynnull cynadleddau yn awtomatig yn ôl yr amser a drefnwyd; gallwch wahodd terfynellau newydd i ymuno â'r gynhadledd yn ystod y gynhadledd, neu gicio terfynell allan o'r gynhadledd; gallwch chi distewi / dad-dewi unrhyw leoliad, neu dawelu/dad-dewi pob lleoliad gydag un clic; Wrth ddefnyddio'r protocol H.323, cefnogir cofrestriad GK a gellir gwneud galwadau trwy rifau byr; Wrth ddefnyddio'r protocol SIP, cefnogir cofrestriad SIP a gellir gwneud galwadau trwy rifau byr; |
|
Ffrwd gwthio |
Cefnogi ffrydio i ddim llai nag 8 platfform ffrydio byw gwahanol ar yr un pryd |
|
Swyddogaeth ffrydio byw |
Yn cefnogi hyd at 10-sianel aml-ddarllediad , darllediad byw ac ar-alw |
|
Swyddogaeth recordio |
Yn cefnogi cael ei ddefnyddio fel terfynell dosbarthu recordio a darlledu a chleient, gydag uchafswm o 4 ffrwd recordio leol (neu recordio 1 4 llun K ), fformat y ffeil recordio a darlledu yw MP4 , yn cefnogi copïo awtomatig o yriannau fflach USB, uwchraddio gorfodi system gyriant fflach USB ac adfer y cyfluniad cychwynnol, yn cefnogi rheoli cynnwys ffeiliau cofnodi (lawrlwytho / allforio / golygu / dileu) |
|
Disg galed fewnol |
Safon 2TB 3. 5-gyriant caled gradd gwyliadwriaeth modfedd, gellir ei ehangu i yriant caled 12TB trwy USB |
|
Cyfathrebu Rhwydwaith |
Cefnogi 4 -cymysgu a chwarae sain sianel, cefnogi cysgu rhwydwaith a deffro, switsh system un cyffyrddiad |
|
Swyddogaeth cynnal a chadw |
Yn cefnogi rheoli rhyngwyneb Gwe, yn darparu cyfluniad cyflym o borthladdoedd dyfais, yn cefnogi addasu cyfrinair porth Gwe, addasu cyfeiriad IP, ailosod ffatri, uwchraddio meddalwedd, golau dangosydd, dysgu isgoch, rheoli logiau, dadfygio porthladd cyfresol, dadfygio Telnet o bell, gweithredu o bell a rheoli cynnal a chadw |
|
Modiwl cyfrifiadurol OPS wedi'i gynnwys |
1) modiwl cyfrifiadur OPS (fersiwn Windows), cyfluniad safonol cyfrifiadur integredig OPS 11eg genhedlaeth, cof 16G, disg galed 512G, wedi'i osod gyda system weithredu Windows 11 Proffesiynol; 2) Gellir gosod swyddogaeth Cynhadledd Tencent, gan gefnogi'r defnydd o signalau fideo a sain allanol fel camera a meicroffon Cynhadledd Tencent. Ar yr un pryd, gellir allbwn rhyngwyneb fideo Cynhadledd Tencent trwy'r rhyngwyneb HDMI OUT1 lleol a'i chwyddo trwy'r rhyngwyneb sain lleol; 3) Defnyddir rhyngwyneb HDMI OUT2 fel yr unig ffynhonnell gaffael ar gyfer mewnbwn fideo Tencent Conference; |
|
Swyddogaeth rhagamcanu sgrin di-wifr |
1) Mae modiwl taflunio sgrin diwifr dewisol yn cefnogi trosglwyddiad diwifr o ddelweddau bwrdd gwaith o gyfrifiadur personol terfynol cludadwy / ffôn symudol / PAD i nodau cwmwl hyper-gydgyfeirio trwy drosglwyddydd taflunio sgrin diwifr neu gleient taflunio sgrin, ac allbwn trwy'r rhyngwyneb HDMI OUT lleol i wireddu rhannu diwifr swyddogaethau megis rhannu lluniau/cyflwyniad/ffeil fideo/cydweithio swyddfa; 2) Defnyddir USB1 ar gyfer paru gyda'r trosglwyddydd rhagamcanu sgrin diwifr; Defnyddir USB2 ar gyfer uwchraddio fersiwn meddalwedd y modiwl derbyn rhagamcaniad sgrin diwifr; 3) Gellir ymestyn antena'r modiwl derbynnydd di-wifr i nenfwd yr ystafell gynadledda i wella signal derbyniad y sgrin rhagamcanu diwifr; |
|
Modiwl siarad diwifr adeiledig |
Modiwl meicroffon di-wifr / clip coler / clustffonau dewisol, sy'n cefnogi paru â nodau cwmwl hyper-gydgyfeirio fel y ffynhonnell sain ar gyfer atgyfnerthu sain lleol, recordio cynadleddau recordio a darlledu lleol, ac atgyfnerthu lleferydd cynadledda fideo; Modiwl derbyn lleferydd diwifr UHF, yn cefnogi 2 ficroffon yn siarad ar yr un pryd; |
|
Gosodiad |
Gosodiad cabinet safonol telathrebu 2 U, argymhellir ei osod yn agos at offer ymylol i leihau llwyth gwaith gwifrau |
|
Maint dyfais |
Maint y cynnyrch: lled * uchder * dyfnder 436.8mm * 89mm * 320mm |
|
Foltedd mewnbwn a cherrynt |
AC 100 ~ 240V / 50 ~ 60 Hz |
|
Defnydd pŵer dyfais |
Heb allbwn siaradwr allanol a dyfais wedi'i phweru gan POE: Defnydd pŵer nodweddiadol Pan gysylltir dau siaradwr allanol a dyfais allanol â phwer POE: Defnydd pŵer llwyth llawn |
|
Pwysau offer |
Pwysau net y peiriant cyfan yw 9.3KG, a chyfanswm y pwysau gyda phecynnu yw 12KG |
|
Tymheredd gweithredu |
0~45 gradd Gweithio |
|
Uchder Lleithder |
10% i 90%, uchder yn llai na neu'n hafal i 5000 metr |
80W
350 W
